Komponensorientált szerkezeti elemzés vagy 3D szerkezeti elemzés? A szerkezeti elemzés és tervezés szoftverek általában a szerkezetek számításához és tervezéséhez e két koncepció egyikén alapulnak. Mi különbözteti meg a két koncepciót? Hogyan egészítik ki egymást? És mit jelent ez az Ön számára, amikor a megfelelő szerkezeti elemzési és tervezési szoftvert keresi? A válaszokat ebben a cikkben találja meg.
Összefoglalás:
> A komponensorientált szerkezeti elemzés során a szerkezet ellenőrzését, számításait és tervezését az egyes komponensekre ható terhelések alapján végzik el.
> A 3D modelleket használó szerkezeti elemzés során viszont a teljes teherhordó szerkezetet koherens rendszerként modellezik, elemzik és tervezik, általában a végeselem-módszer segítségével.
> A két koncepció kiegészíti egymást, és együttesen fedezi a szerkezeti elemzés és tervezés különböző követelményeit.
A professzionális és hatékony szerkezeti elemző és tervező szoftverek évtizedek óta elengedhetetlen eszközök a szerkezettervező mérnökök számára. A számítógépes modellezés, számítások és tervezés lehetővé teszi a mérnökök számára, hogy megfeleljenek az iparág egyre növekvő követelményeinek a költséghatékonyság, a hatékonyság, a megbízhatóság és a digitális együttműködés terén. A szerkezeti elemző és tervező szoftverek nemcsak garantálják a szabványoknak és jogszabályoknak való megfelelést, hanem a lehető leggyorsabban megbízható számításokat is biztosítanak. Ezen túlmenően, egy olyan korban, amikor az építészeti tervek egyre kifinomultabbak és összetettebbek, lehetővé teszik a statikus mérnökök számára, hogy ezeket a kreatív terveket valósággá alakítsák.
Milyen típusú szerkezeti elemző és tervező szoftverek állnak rendelkezésre?
Először is fontos tudni, hogy nem minden szerkezeti elemző szoftver egyforma. Ez elsősorban annak köszönhető, hogy a teherhordó szerkezetek szerkezeti elemzésében és tervezésében két legitim, de alapvetően különböző koncepció érvényesül. A szerkezeti elemző és tervező szoftverek általában a következő két megközelítés egyikén alapulnak:
> Komponensorientált szerkezeti elemzés és tervezés: A hagyományos, komponensorientált szerkezeti elemzés és tervezés az egyes komponensekre ható terhelések alapján végzi el a szerkezet ellenőrzését, számításait és tervezését. Minden komponenst különálló elemnek tekintenek, amelynek megvan a saját geometriája, anyaga és terhelése.
> 3D szerkezeti elemzés és tervezés: A 3D modellt használó szerkezeti elemzés és tervezés során viszont a teljes teherhordó szerkezetet koherens rendszerként modellezik, elemzik és tervezik, általában a végeselem-módszer segítségével. Ez lehetővé teszi a szerkezetmérnökök számára, hogy figyelembe vegyék a rendszer összes komponense közötti globális kölcsönhatási erőket.
Mi jellemzi a komponensorientált szerkezeti elemzést?
Mivel a komponensorientált szerkezeti elemzés minden komponenst külön-külön vizsgál, a komponensek különösen pontos, részletes és magasan specializált ellenőrzésekkel számíthatóak és tervezhetőek. A statikus dönti el, hogy a szerkezet mely komponensei alkalmasak a terhelések talajra történő átvitelére, és ezért teherhordóként vannak besorolva.
A komponensorientált szerkezetelemzés előnyei a következők:
> Hatékonyság és időmegtakarítás: Az egyes komponensek ellenőrzése jelentősen csökkenti a modellezés és a számítások munkáját. Ezenkívül a statikus dönti el, hogy a kapcsolódó komponenseket (pl. ugyanazon a szinten lévő beton oszlopokat) csoportosítja-e, és csak az egyik komponenst számítja ki a többi reprezentatívjaként. Így nem minden komponenst kell külön-külön ellenőrizni.
> Ellenőrizhetőség és hihetőség: A számítási eredmények világosan strukturáltak és nagyon könnyen érthetőek. Minden ellenőrzés egyértelműen egy adott alkatrészre vonatkozik, így minden érintett fél számára – beleértve a vizsgálatokat felülvizsgáló tesztmérnököt is – különösen tömör, hihető és ellenőrizhető eredmények hozhatók létre és dokumentálhatók.
> Magas szintű részletesség: A változtatások közvetlenül az egyes komponenseken végezhetők el és ellenőrizhetők, magas szintű részletességgel, a teljes rendszertől függetlenül. Ha ezek nem okoznak jelentős kölcsönhatásokat az egyes komponensek között, akkor a komponensek tervezési módosításai könnyebben megvalósíthatók, mint a 3D-modellben.
Jellemzői miatt a szerkezetmérnökök elsősorban a komponensorientált szerkezeti elemzésre támaszkodnak a hagyományos építészetben, ahol a terhelésátvitel egyértelműen meghatározott és egyszerű. Ez a megközelítés bevált a lakó- és irodaépületek, valamint a családi házak tervezésében, mert a 3D-modellekkel végzett, összetettebb szerkezeti elemzéshez képest gyorsabban hoz ellenőrizhető és ellenőrizhető eredményeket.
Mi jellemzi a 3D szerkezeti elemzést?

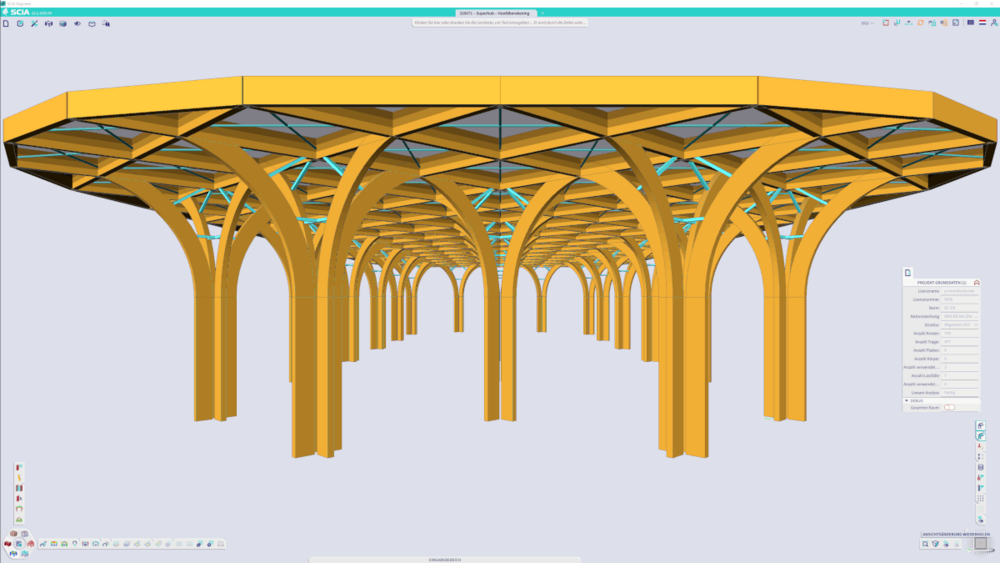

A 3D modellekkel végzett szerkezeti elemzés során a teherhordó szerkezeteket koherens, teljes rendszerként modellezik, számolják és tervezik, így figyelembe vehetők a komponensek közötti globális kölcsönhatások. A teherhordó szerkezet holisztikus megközelítése lehetővé teszi a szerkezettervező mérnökök számára, hogy szerkezet-szintű ellenőrzéseket, komplex dinamikai elemzéseket (pl. földrengés-tervezés) és pontos nemlineáris elemzéseket végezzenek.
A 3D szerkezeti elemzés előnyei a következők:
> Komplex geometriák: Szabad formájú szerkezetek vagy szabálytalan rácsos épületek esetében a terhelésátvitel gyakran nem egyértelmű. A pontos és gazdaságos szerkezeti elemzéshez 3D modellekre van szükség, mert azok nemcsak a komplex alkatrész-kölcsönhatásokat és kölcsönös függőségeket, hanem az erők és terhelések általános áramlását is reálisan ábrázolják.
> Dinamikai elemzések: A végeselem-módszer lehetővé teszi a teljes rendszer kölcsönhatásának dinamikus elemzését – például földrengés, szél, rezgés vagy hőmérsékleti terhelés esetén. A helyi instabilitások és a globális stabilitási hibák is azonosíthatók.
> Automatizált terhelésátvitel: Mivel a rendszer holisztikusan kerül megtekintésre, az alkatrész támasztási reakciói automatikusan terhelésként kerülnek átvitelre az alatta lévő alkatrészekre. A 3D-modellben egy pozíción végzett változtatások azonnali és automatikus hatással vannak a teljes rendszerre.

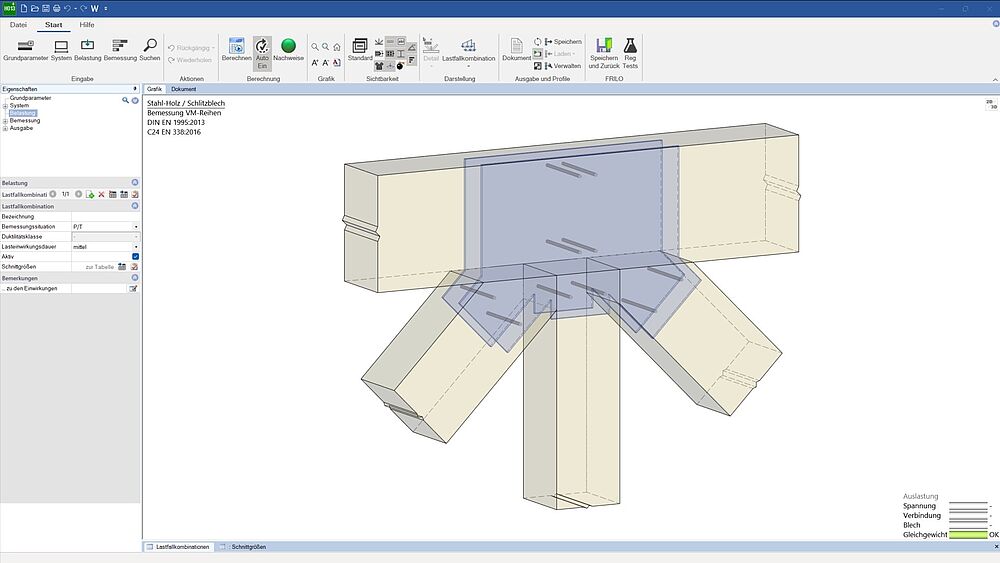

A komplex, szabad formájú szerkezetek, mint például a vékony héjszerkezetek, membránszerkezetek, magas épületek vagy hidak, megbízhatóan tervezhetők 3D szerkezeti elemző és tervező szoftverek segítségével, és végeselem módszerrel számíthatók ki. Ha az erők és terhelések áramlása nem egyértelmű, és a komponensek közötti kölcsönhatás jelentős, akkor a komponensorientált szerkezeti elemzés megközelítése elérik határait, és a teljes 3D rendszer szerkezeti elemzése elengedhetetlen eszközzé válik. Mindazonáltal az alkatrészorientált szerkezeti elemzés tökéletes kiegészítője lehet a 3D szerkezeti elemzésnek, például komplex csomópontok vagy az egész rendszertől elszigetelt egyes alkatrészek vizsgálatához, és azok külön-külön, nagyon specifikus ellenőrzésekkel történő kiszámításához.
Mi a következő lépés? Négy tipp a követelmények meghatározásához
A szerkezeti elemzés és tervezés ezen két koncepciója nem áll egymással versenyben. Inkább, egymást kiegészítő előnyeiknek köszönhetően, tökéletesen kiegészítik egymást, és együttesen használva lefedik a szerkezeti elemzés és tervezés különböző követelményeit. Ez egy kényelmes kiindulási pont a vállalkozás tulajdonosai vagy vezetői számára, mivel végső soron lehetővé teszi számukra, hogy a széles választékból kiválasszák a szükségleteiknek leginkább megfelelő szoftvermegoldásokat. Ehhez azonban először tisztáznia kell, hogy milyen típusú szerkezetek tervezési szolgáltatásait kívánja nyújtani, és milyen követelményeknek kell megfelelnie a szerkezeti elemzés és tervezés szoftverének.
A követelmények meghatározásakor válaszoljon a következő kulcsfontosságú kérdésekre:
> Szerkezetek típusai: Mennyire összetettek a mérnökirodám által tervezett szerkezetek? Csak egyszerű, hagyományos szerkezeteket tervezek, vagy bonyolult geometriájú, kifinomult szerkezeteket is?
> Ellenőrzések: Milyen típusú és formájú szerkezeti ellenőrzéseket kell tudnom biztosítani? Elégségesek-e az egyes építőelemek egyszerű, nemlineáris vizsgálata, vagy figyelembe kell venni az szerkezeti elemek kölcsönhatását is? Elégséges-e az egyszerűsített szeizmikus ellenőrzés, vagy 3D szeizmikus tervezésre van szükség?
> Anyag: Milyen anyagokat használok általában a projektjeimben, és a szerkezeti elemző szoftver képes-e modellezni az összes felhasznált építőanyagot?
> Szakterület: Mérnökirodám kizárólag építési projektekkel foglalkozik, vagy a számító szoftvernek meg kell felelnie a mélyépítési követelményeknek is (pl. munkagödrök, mélyalapozások vagy hidak)?
Következtetés
Minden építési projekt egyedi követelményeket támaszt a mérnökirodával, és így a szerkezeti elemző szoftverrel szemben is. Először alaposan elemezze igényeit, hogy a szoftverválasztékot azokra a programokra szűkíthesse, amelyek a legjobban megfelelnek projektjeinek. Fontolja meg továbbá a komponensorientált szerkezeti elemző szoftver és a 3D-modelleket használó szerkezeti elemző szoftver kombinálását, hogy mindkét megközelítés előnyeit kihasználhassa.
